LK-NY15T UWB direkt modulearre stjoerder
- High-Speed direkt modulearre DFB Laser
- Ultrabreedbân (better dan 18GHz)
- Automatysk Optical Power Control
- Operating case temperatuer: (-40 ℃ ~ 70 ℃)
- Golflingte 1550 nm
- Excellent side modus ûnderdrukking ratio
- Heech yntegreare, moduleferpakking
- Heech-dynamysk berik
- Hege útfier macht
produkt Omskriuwing
LK-NY15T-stjoerder is foaral opboud út ferskate wichtige komponinten, ynklusyf hege-snelheid direkt modulated Distributed Feedback (DFB) laser, sirkwy foar automatyske optyske macht kontrôle, sirkwy foar automatyske temperatuer kontrôle, spanning-stabilisearjende konverzje circuit, en tafersjoch en yndikaasje circuit.
Dizze stjoerder wurket op in golflingte fan 1550nm en hat in modulaasjebânbreedte dy't 18GHz grutter is, mei in útfierkrêft dy't oant 10mW kin berikke, wylst in stabile útfiergolflingte behâldt. It wurdt oandreaun troch in inkele positive voeding, dy't soarget foar stabile wurking oer in spanning berik fan +7V oant +36V.
Derneist is LK-NY15T-stjoerder foarsjoen fan funksjes dy't de normale status oanjaan fan sawol de stroomfoarsjenning as de optyske krêftútfier, en biedt brûkers mei yntuïtive operasjonele feedback.
Technische Daten
Absolute maksimale beoardielingen
| parameter | symboal | Min. | Typ. | Max. | Ienheid |
| Storage temperatuer | TSTG | -55 | + 25 | + 85 | ℃ |
| operation temperatuer | TC | -40 | + 25 | + 70 | ℃ |
| RF input macht1 | Pin | - | + 10 | + 20 | dBm |
| foltaazje | Vin | +7 | + 12 | + 36 | V |
(1) Continuous wave (CW) wurkmodus.
Optyske en elektryske spesifikaasje (TC = 22±3 ℃)
| parameter | symboal | Betingst | Min. | Typ. | Max. | Ienheid |
| golflingte | λ | - | - | 1550 | - | nm |
| Frekwinsje (3dB) | f3dB | X-band | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| Ljocht útfier macht | P | - | 5 | 10 | - | mW |
| Relatyf yntinsiteitslûd | ryn | - | - | - | -155 | dBc/Hz |
| Weromferlies (VSWR) | VSWR | X-band | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Ynfier 1 dB kompresje | - | - | + 13 | + 15 | - | dBm |
Stromforsyning (TC = 22±3℃)
| parameter | Min. | Typ. | Max. | Ienheid |
| foltaazje | +7 | + 12 | + 36 | V |
| Aktuele(2) | 0.07 | 0.1 | 1 | A |
(2) Testkondysje: Vin = +12V.
● Typyske Response Curve
figuer 1 LK-NY15T-X Transmitter Typyske antwurd Curve

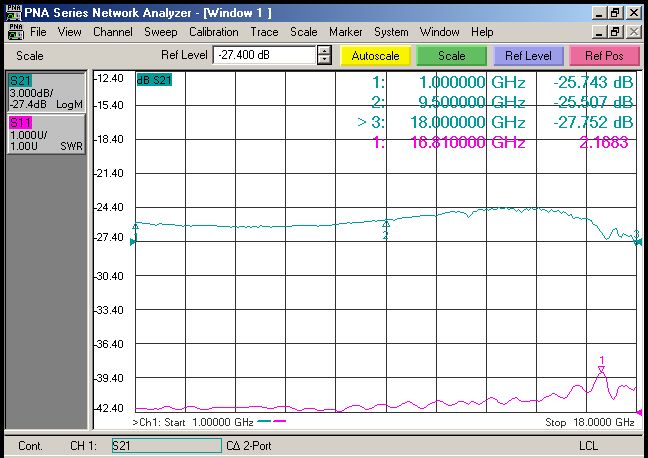

figuer 2 LK-NY15T-Ku Transmitter Typyske antwurd Curve
● Typysk Spectrogram

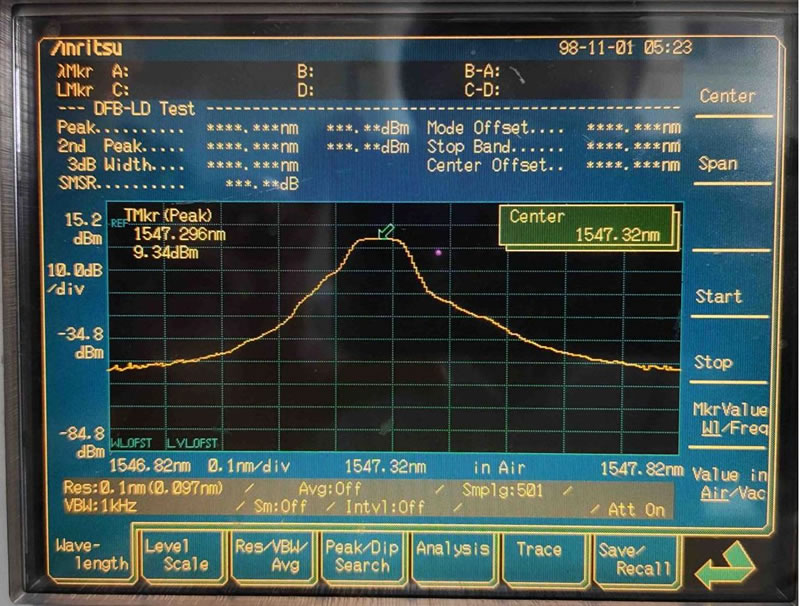

figuer 3 LK-NY15T Transmitter Typysk Spectrogram
● Dimension Unit: mm[inch]
figuer 4 LK-NY15T Sender Dimension
RF Connector: SMA
Power Connector: J30J-9-ZKP
● Pin Of Power Supply
| parameter | Beskriuwing | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| foltaazje | + 12V | NC | GND | NC | |||||
● Order ynformaasje
blêd 1:
| symboal | Beskriuwing |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Blêd 2
| symboal | ferbinning Type | Beskriuwing |
| N | oanpast | oanpast |
| A | FC / APC | Standert 9/125μm SM fiber |
| P | FC / PC | Standert 9/125μm SM fiber |
Oanfraach
Antenne & Radar
Elektroanysk tsjinmaatregelssysteem
Analoge RF-keppelings oerdracht
Breedbân Wireless kommunikaasje
Mobile kommunikaasje basisstasjon
