LK-MAMPD-4 Multichannel High Speed ​​Amplified Microwave Photodetector

  • Hege snelheid, brede bânbreedte
  • Incorporated Bias-T
  • O / E Hybrid Yntegrearre
  • Hege winst, leech lûd, breedbân
  • Hermetysk fersegele, SMA Connector
  • Low Dark Current, hege sinjaal-to-ruis-ferhâlding.
  • Lytse Form Factor.
inquiry

+ 86 29 88244373

produkt Omskriuwing

LK-MAMPD-4 is in state-of-the-art opto-elektroanysk hybride systeem, yntegreart in breedbân Indium Gallium Arsenide (InGaAs) fotodiode mei in leech-lûdfersterker. Dizze fotodiode wurdt karakterisearre troch in spektrale antwurdgolflingteberik fan 1000 oant 1650 nanometer. De fersterker mei leech lûd binnen it systeem biedt in radiofrekwinsje (RF) winst fan 15 desibel, en soarget foar sinjaalintegriteit en fersterking.

LK-MAMPD-4 is by steat om bânbreedtes fan 12 gigahertz en 18 gigahertz te leverjen, catering oan in ferskaat oan easken foar hege snelheid kommunikaasje en deteksje. De module is ûntwurpen om te wurkjen op in +5-volt oanbod spanning, dat is standert yn in protte elektroanyske systemen. It is kompatibel mei standert single-mode 9/125-mikrometer optyske fezels, en soarget foar naadleaze yntegraasje mei besteande glêstriednetwurken. De RF-útfierpoarte hat in SMP-kompatibele ferbining, dy't impedânsje-oanpast is oan 50 ohm foar optimale sinjaaltransmission en minimaal sinjaalferlies.

LK-MAMPD-4 is konstruearre mei in hermetysk sealing proses, dat soarget foar robúste beskerming tsjin omjouwingsfaktoaren, it ferbetterjen fan syn duorsumens en betrouberens. It hat in kompakte foarmfaktor, mei in gewicht fan minder as 62 gram, wat foardielich is foar applikaasjes wêr't gewicht in konsideraasje is. De module is sertifisearre om te foldwaan oan 'e Restriction of Hazardous Substances (RoHS)-rjochtline 2.0, befêstiget har neilibjen oan strange miljeu- en feiligensnoarmen.

Technische Daten
Typysk en absolute maksimale beoardieling
parameter Sym. type rating Ienheid
Opslach temperatuer berik TSTG -45 ~ +85 -55 ~ +100 ℃
Operating gefal temperatuer berik TC 25 -40 ~ +85 ℃
Bias Voltage VR +5 +5 ~ +9 V
Optical Input Power pin 0 + 10 dBm
Burn-out Optical Power PB - + 13 dBm
Lead soldering temperatuer Tp 280 (10s) 330 (10s) ℃
Elektryske / optyske skaaimerken (TC = 22 ± 3 ℃)
parameter Sym Testbetingst Parameter Wearden Ienheid
Golflengte Berik λ - 1000 ~ 1650 nm
Frekwinsjeberik - - X - Band Ku - Band -
Lytse sinjaal Bânbreedte f-3dB TC = 22 ± 3℃ 0.3 ~ 12 2 ~ 18 GHz
Responsiviteit Re VR =+5V, Pin = 10 mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Amplitude Flatness A TC = -45~+85 ℃ ≤ ± 2 dB
Saturation Optical Power Ps VR =+ 5 V, λ = 1550 nm
AC Modulated		 10 dBm
RF-sinjaalfersterking (typysk) G - 15 ± 1 dB
Saturation RF Output Power Pút - +3 dBm
Utfier VSWR VSWR - ≤ 2 -
Utfierimpedânsje RL - 50 Ω

● Typyske reaksje Curves

（ Fig. 1 X - Band Photodetector Frequency Response）

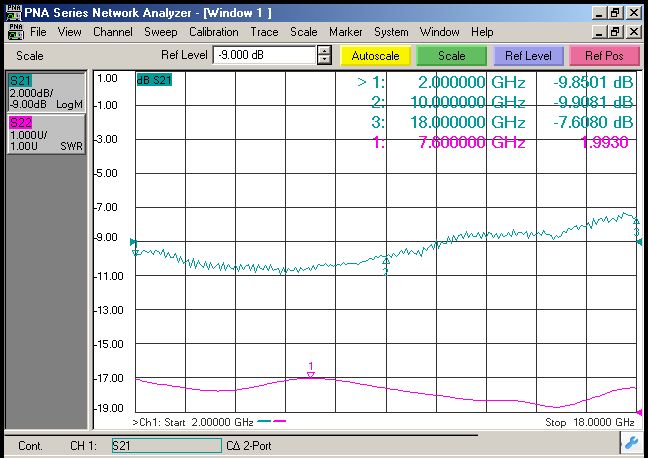

（ Fig. 2 Ku - Band Photodetector Frequency Response）

● Ofmjitting en pinnen (ienheid: mm[inch])

RF Connector: SMP

● Bestelle ynformaasje

blêd 1:

Koade Analoge bânbreedte
X 0.2 ~ 12 GHz
Ku 2 ~ 18 GHz

blêd 2:

Koade ferbinning Type remark
N Gjin Connector Single-modus 9 / 125 μm fiber pigtail
A FC / APC
P FC / PC

● Foarsoarchsmaatregels

  • De fiber bûgen radius net minder as 20 mm foar it foarkommen fan fiber skansearre.

  • Wês der wis fan dat it faset fan glêstriedkoppel skjin is foardat it ferbine mei opto-circuit.

  • De geskikte ESD-beskerming is nedich by opslach, ferfier en gebrûk.

Al ús standert fotodetektors kinne wurde oanpast yn modules！

Oanfraach

  • Radar Information Processing

  • Elektroanyske oarlochfiering

  • Antenne mjitting

  • Fiber Optic Communications

  • Feiligens en tafersjoch
