LK-NYCMD CWDM Magnetron DFB Laser Module
- Direkte Modulation DFB Laser
- Heech-dynamysk berik
- Golflingte: CWCM
- 18 GHz bânbreedte
- Lege drompelstroom
- Hege útfier macht
- 7pin flinterpakket mei SMA Connector
- Bedriuwstemperatuer: -40 oant 70 ℃
- Ferbettere betrouberens
produkt Omskriuwing
LK-NYCMD laser is in hege-optreden, direkt modulated Distributed Feedback (DFB) laser ûntwurpen om útblinke yn lineêre glêstried kommunikaasje foar applikaasjes fereaskje ekstreem brede bânbreedte. Dizze searje tsjinnet as in superieure ferfanging foar koaksiale kabelsystemen foar de oerdracht fan hege frekwinsje sinjalen op 12 GHz of 18 GHz.
Troch de yntegriteit fan it RF-sinjaal yn syn oarspronklike foarm te behâlden, ferbettert de LK-NYCMD-searje de betrouberens fan mikrogolfkommunikaasjenetwurken. Fanwegen dizze skaaimerken ferbetteret de searje de sinjaalkwaliteit oanmerklik oer in ferskaat oan tapassingen, lykas antennekontrôle op ôfstân, telemetry, distribúsje fan timing en referinsjesinjalen, lykas mjitting- en fertragingslinesystemen.
LK-NYCMD omfettet optyske isolator, thermo-elektryske koeler (TEC), termistor, laserdiode-chip, en monitorfotodiode, dy't allegear binne fersegele binnen in robúst 7-pin flinterpakket om hermetyske beskerming te garandearjen en optimale prestaasjes te behâlden.
Technische Daten
| Absolute maksimale beoardielingen | ||||
|---|---|---|---|---|
| parameter | symboal | Min. | Max. | Ienheid |
| Laser diode foarútstrom | If | - | 120 | mA |
| Laser diode reverse voltage | V | - | 1 | V |
| Front macht | Pf | - | 20 | dBm |
| PD reverse voltage | V | - | 15 | V |
| Forward current (PD) | Im | - | 2 | mA |
| operation temperatuer | To | -40 | + 70 | ° C |
| Storage temperatuer | Ts | -55 | + 85 | ° C |
| Relative humiliteit opslach | Sr | - | 85 | % |
| Optyske en elektryske spesifikaasje (Tc=25 °C) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | symboal | Testbetingst | min | type | max | Units | Noat |
| golflingte | λ | IF = IOP, T = TOP | 1270 | CW | 1390 | nm | Opsje |
| Frekwinsje | - | X Opsje | 0.3 | - | 12 | GHz | - |
| Ku opsje | 0.8 | - | 18 | ||||
| Optyske útfiermacht | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold hjoeddeistige | Ith | λ: CWDM | - | 10 | - | mA | - |
| Operaasje hjoeddeistich | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| Operaasje spanning | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| Slope effisjinsje | SE | - | 0.2 | - | - | W / A | - |
| Side-modus ûnderdrukkingsferhâlding | SMSR | λ: CWDM, IF=Iop | 30 | - | - | dB | - |
| Rative yntensiteit Noise | RIN | - | - | -130 | dB / Hz | - | |
| Bânbreedte (-3dB, I=60mA) | S21 | X Opsje | - | 12 | - | GHz | - |
| Ku opsje | - | 18 | - | ||||
| Ferlies werom | VSWR | X Opsje | - | - | 2 | dB | - |
| Ku opsje | - | - | 2.2 | ||||
| Ynfier 1 dB kompresje | 15 | - | - | dBm | - | ||
| Thermistor Resistance | Rth | @25C | - | 10 | - | Kohm | - |
| TEC hjoeddeistige | It | - | - | - | 1.2 | A | 2 |
| TEC spanning | Vt | - | - | 2.5 | V | 2 | |
| Kapasiteit (PD) | Ct | - | - | 20 | pF | - | |
| Monitoring hjoeddeistige | Im | - | 0.10 | - | 2.0 | mA | - |
| Dark current (PD) | Id | - | - | 50 | nA | - | |
Notes:Alle laser chips komme út wafels dy't binne sertifisearre mei help fan in represintative soad apparaten dy't moatte berikke in akseptabel opbringst foar burn-in.
1. Laser temperatuer set 25 ℃, bias hjoeddeistige op 55mA
2. Operaasje gefal temperatuer -40 ~ 70 ℃
● Typyske gegevens
(λ: CWDM, TC = 25 ℃)

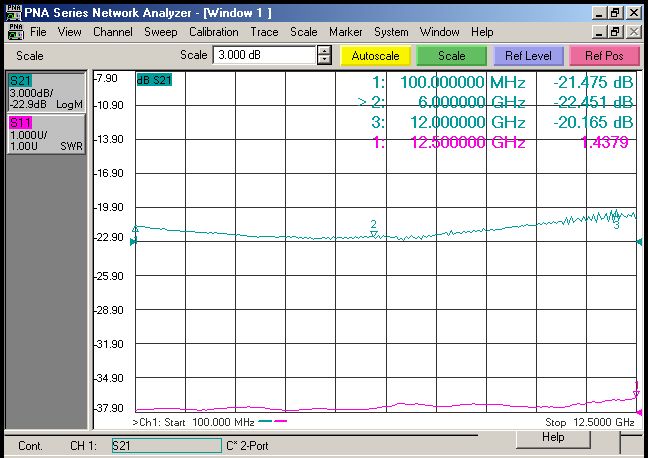

（ Fig. 1 X- Band S11 en S22 gegevens ）
(Fig. 2 Ku-Band S11 en S22 gegevens)
● Elektryske skema
| Foarsprong# | Funksje |
| 1 | Thermistor |
| 2 | Thermistor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | Koeler- |
| 8 | LD-(RF) |
| 9 | Grûn |
● Sketstekeningen (ienheid: mm)
RF Connector: SMA

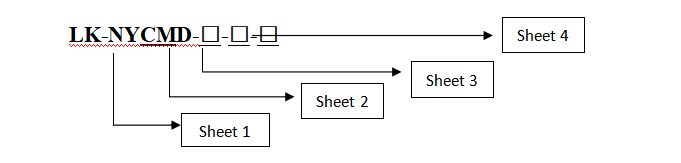

● Bestelle ynformaasje
blêd 1:
| Koade | Typyske golflingte |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN flinterpakket |
blêd 2:
| Koade | Analoge bânbreedte |
| X | 0.1 ~ 12 GHz |
| Ku | 1-18 GHz |
blêd 3:
| Koade | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Golflengte (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
blêd 4:
| Koade | ferbinning Type | remark |
| A | FC / APC | Single-modus 9 / 125 μm fiber pigtail, 0.9mm, 1m lingte |
| S | SC / APC | |
| N | Gjin Connector |
● Foarsoarchsmaatregels
De fiber bûgen radius net minder as 20 mm foar it foarkommen fan fiber skansearre.
Wês der wis fan dat it faset fan glêstriedkoppel skjin is foardat it ferbine mei opto-circuit.
De geskikte ESD-beskerming is nedich by opslach, ferfier en gebrûk.
Oanfraach
High-Speed Data Communications
Antenne Remoting
Cellular en PCS netwurken
Analoge RF-keppelings oerdracht
Militêre kommunikaasje
Tracking, telemetry en kontrôle
Telemetry Systems
Militêre en ferdigeningssystemen
