LK-HHPD High Speed InGaAs fotodetektor
- Brede bânbreedte ， hege snelheid
- Hege responsiviteit
- Incorporated Bias-T
- Hege saturation Input
- Hermetysk fersegele, SMA Connector
- Low Dark Current, hege sinjaal-to-ruis-ferhâlding.
- Lytse Form Factor.
produkt Omskriuwing
LK-HHPD is in hegesnelheidsdetektormodule geskikt foar digitale en analoge tapassingen, mei in InGaAs PIN-fotodiode dy't golflingten beslacht fan 1250 oant 1650 nm. It biedt 12 GHz of 18 GHz bânbreedte en rint op + 5V macht. De module is kompatibel mei standert single-mode 9/125μm glêstried en hat in SMA Anschluss foar RF útfier mei in 50 ohm impedance wedstriid.
LK-HHPD geskikt foar applikaasjes mei hege gegevensrate, it is hermetysk fersegele om te beskermjen tsjin miljeufaktoaren, it garandearjen fan betrouberens en langstme. It hat in lichtgewicht ûntwerp, mei in massa fan minder dan 23 gram, wat foardielich is foar draachbere of romte-beheinde applikaasjes. De module is sertifisearre yn oerienstimming mei de rjochtline foar beheining fan gefaarlike stoffen (RoHS) 2.0, dy't oantoand neilibjen fan miljeu- en feiligensnoarmen.
Technische Daten
| Typysk en absolute maksimale beoardieling | ||||
|---|---|---|---|---|
| parameter | Sym. | type | rating | Ienheid |
| Opslach temperatuer berik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Operating gefal temperatuer berik | TC | 25 | -40 ~ +85 | ℃ |
| Bias Voltage | VR | 5 | +4.75 ~ +5.25 | V |
| Optical Input Power | pin | 0 | + 13 | dBm |
| Burn-out Optical Power | PB | - | + 16 | dBm |
| Lead soldering temperatuer | Tp | 280 (10s) | 330 (10s) | ℃ |
| Elektryske / optyske skaaimerken (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| parameter | Sym | Testbetingst | Parameter Wearden | Ienheid | ||
| Golflengte Berik | λ | - | 1000 oant 1650 | nm | ||
| Frekwinsjeberik | - | - | X - Band | Ku - Band | - | |
| Lytse sinjaal Bânbreedte | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Responsiviteit | Re | VR =+5 V, Pin = 10 mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Utfier VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplitude Flatness | A | TC = -45~+85 ℃ | ≤ ±1.5 | dB | ||
| Saturation Optical Power | Ps | VR =+5 V, λ = 1550 nm AC Modulated |
13 | dBm | ||
| Saturation RF Output Power | Pút | - | -10 | dBm | ||
| Dark Strom | Id | VR = 5 V | ≤ 10 | nA | ||
| Utfierimpedânsje | RL | - | 50 | Ω | ||
● Typyske Responsivity Curves

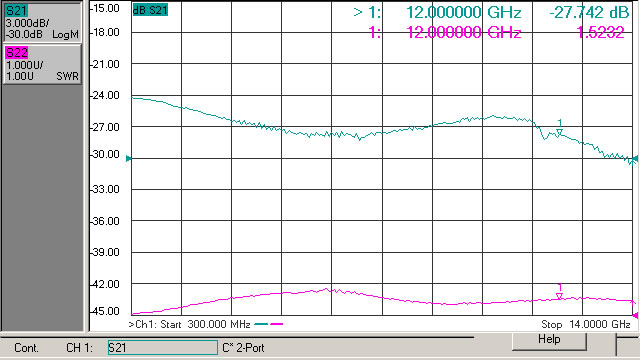

（ Fig. 1 X - Band Photodetector Frequency Response）

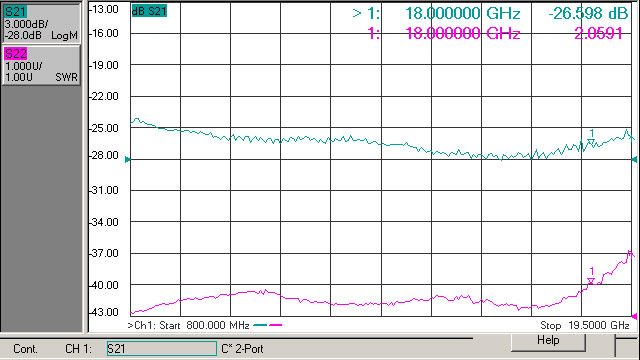

（ Fig. 2 Ku - Band Photodetector Frequency Response）

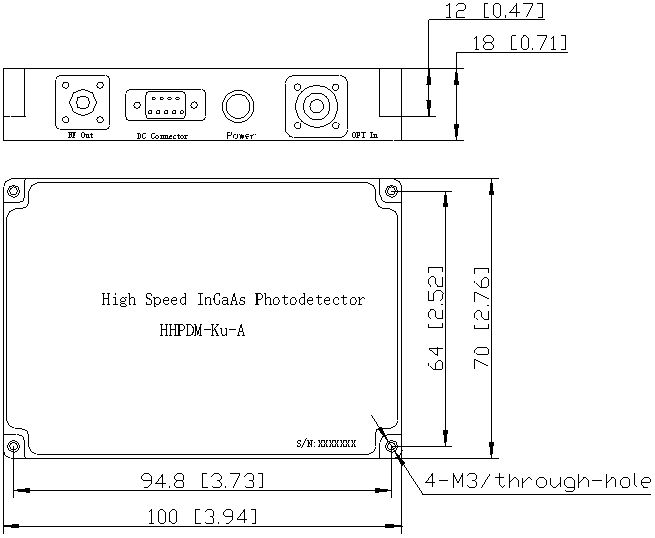

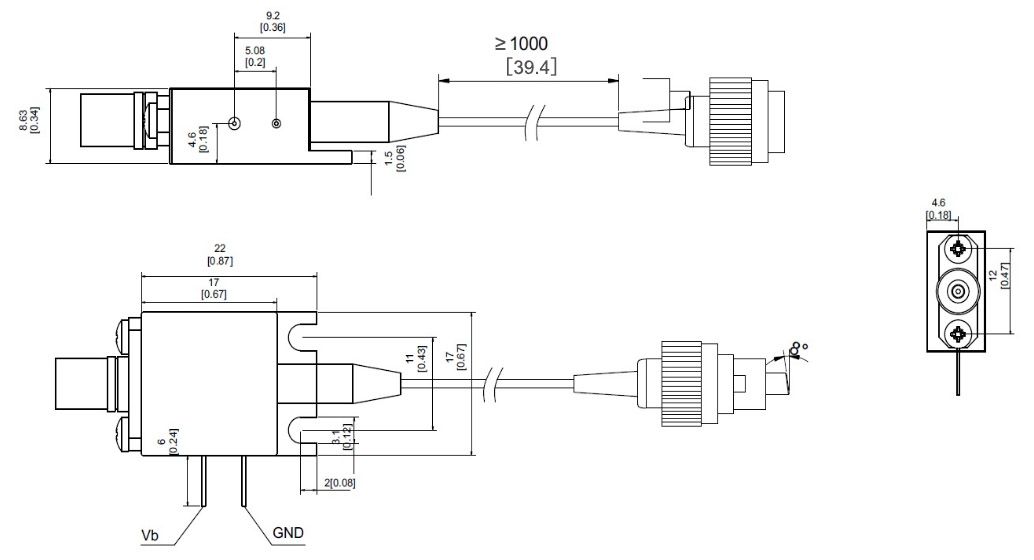

● Ofmjitting en pinnen (ienheid: inch)
RF Connector: SMA Connector
●bestelle Ynformaasje
blêd 1:
| Koade | Analoge bânbreedte |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
blêd 2:
| Koade | ferbinning Type | remark |
| N | Gjin Connector | Single-modus 9 / 125 μm fiber pigtail |
| A | FC / APC |
● Foarsoarchsmaatregels
De fiber bûgen radius net minder as 20mm foar it foarkommen fan fiber skansearre.
Wês der wis fan dat it faset fan glêstriedkoppel skjin is foardat it ferbine mei opto-circuit.
De geskikte ESD-beskerming is nedich by opslach, ferfier en gebrûk.
Al ús standert fotodetektors kinne wurde oanpast yn modules！
Oanfraach
Optical-fiber Kommunikaasje
Radar Information Processing
Elektroanyske oarlochfiering
High-speed Signal Test en mjitting
Feiligens en tafersjoch
