LK-FCPD InGaAs fotodetektor
- Brede bânbreedte
- Incorporated Bias-T
- O / E Hybrid Yntegrearre
- Low Noise, Breedbân
- SMA Connector
- Low Dark Current, hege sinjaal-to-ruis-ferhâlding.
- Lytse Form Factor.
produkt Omskriuwing
De Fiber-Coupled Photodetector (FCPD) is in avansearre opto-elektroanysk hybride systeem, mei in breedbân Indium Gallium Arsenide (InGaAs) fotodiode. De InGaAs PIN-fotodiode is ûntworpen om te reagearjen op golflingten fariearjend fan 1000 oant 1650 nanometer. LK-FCPD is yn steat om bânbreedtes fan 1 gigahertz, 2.5 gigahertz te leverjen, en biedt oanpasbere oplossingen mei in maksimale bânbreedtemooglikheid fan 8 gigahertz. It apparaat wurdt oandreaun troch in +5-volt oanbod spanning en is foarsjoen fan in standert FC (face-kontakted) fiber-optyske Anschluss foar optyske ynfier. De útfier fan radiofrekwinsje (RF) wurdt fasilitearre troch in SMA-kompatibele ferbining, dy't impedânsje-oanpast is oan 50 ohm.
LK-FCPD is lichtgewicht, minder as 15 gram, dat is foardielich foar applikaasjes dy't minimale massa nedich binne. It apparaat is konform mei de rjochtline foar beheining fan gefaarlike stoffen (RoHS) 2.0, en soarget derfoar dat it foldocht oan stringende miljeu- en feiligensregels.
Technische Daten
| Typysk en absolute maksimale beoardieling | ||||
|---|---|---|---|---|
| parameter | Sym. | type | rating | Ienheid |
| Opslach temperatuer berik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Operating gefal temperatuer berik | TC | 25 | -40 ~ +70 | ℃ |
| Bias Voltage | VR | +5 | +4.75 ~ +5.25 | V |
| Optical Input Power | pin | 0 | +5 | dBm |
| Burn-out Optical Power | PB | - | + 13 | dBm |
| Lead soldering temperatuer | Tp | 280 (10s) | 330 (10s) | ℃ |
| Elektryske / optyske skaaimerken (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | Sym | Testbetingst | Parameter Wearden | Ienheid | |||
| Golflengte Berik | λ | - | 1000 ~ 1650 | nm | |||
| Frekwinsjeberik | - | - | L Band | S Band | CM | - | |
| Lytse sinjaal Bânbreedte | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Responsiviteit | Re | VR =+5V, Pin = 1 mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitude Flatness | A | TC = -40~+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Utfier VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Saturation Optical Power | Ps | VR = +5 V, λ = 1550 nm AC Modulated |
+5 | dBm | |||
| Saturation RF Output Power | Pút | - | -10 | dBm | |||
| Dark Strom | ID | - | ≤10 | nA | |||
| Utfierimpedânsje | RL | - | 50 | Ω | |||
● Typyske reaksje Curves
Fig. 1 L- Band FCPD InGaAs Photodetector Frequency Response

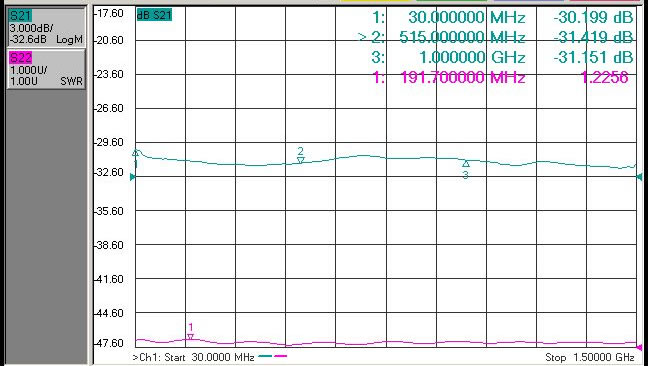

Fig. 2 S- Band FCPD InGaAs Photodetector Frequency Response

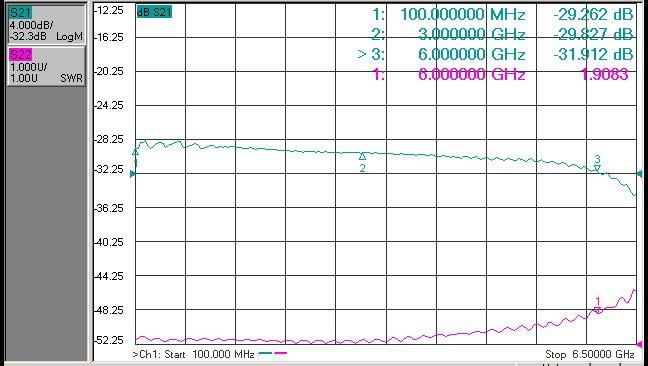

Fig. 3 C- Band FCPD InGaAs Photodetector Frequency Response
●Ofmjitting en pins (Ienheid: mm[inch])
Optical Connector: FC (face-contacted) fiber-optic connector
RF Connector: SMA
●bestelle Ynformaasje
blêd 1:
| Koade | Analoge bânbreedte |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Oanpassing (≦ 8GHz) |
● Foarsoarchsmaatregels
Soargje derfoar dat it faset fan 'e glêstriedkoppel skjin is foardat jo it ferbine mei opto-circuit.
RF-ynterface en optyske ynterface moatte wurde bedekt mei stofkap as net yn gebrûk.
De geskikte ESD-beskerming is nedich yn opslach, ferfier
Al ús standert fotodetektors kinne wurde oanpast yn modules！
Oanfraach
Radar Information Processing
Elektroanyske oarlochfiering
Antenne mjitting
Fiber Optic Communications
Feiligens en tafersjoch
