LK-FCAMPD Amplified RF InGaAs fotodetektor
- Brede bânbreedte
- Incorporated Bias-T
- O / E Hybrid Yntegrearre
- Hege winst, leech lûd, breedbân
- SMA Connector
- Lege tsjustere stroom, hege sinjaal-to-lûd-ferhâlding
- Lytse Form Factor.
produkt Omskriuwing
LK-FCAMPD is in fúzje fan optyske en elektroanyske technology, en yntegrearret in breedbân InGaAs-fotodiode mei in leech-lûdfersterker. Dit apparaat is gefoelich foar golflingten tusken 1000 en 1650nm, tank oan syn InGaAs PIN-fotodiode, en de fersterker mei lege lûd leveret in RF-winst fariearjend fan 20 oant 30dB.
LK-FCAMPD biedt konfigurearbere bânbreedte-opsjes, ynklusyf 1 gigahertz, 2.5 gigahertz, en oanpasbere bânbreedtes oant in maksimum fan 5 gigahertz. It apparaat wurket op in +5-volt voeding en hat in standert FC (gesicht-kontakt) fiber-optyske ferbining foar optyske ynfier. De RF-útfier wurdt fasilitearre troch in SMA-kompatibele ferbining, dy't impedânsje-oanpast is oan 50 ohm.
LK-FCAMPD is lichtgewicht, mei in massa fan minder dan 25 gram, wêrtroch it geskikt is foar ferskate draachbere en kompakte tapassingen. It is sertifisearre om te foldwaan oan 'e rjochtline foar beheining fan gefaarlike stoffen (RoHS) 2.0, wat oanjout dat har ynset foar miljeu- en feiligensnoarmen.
Technische Daten
| Typysk en absolute maksimale beoardieling | ||||
|---|---|---|---|---|
| parameter | Sym. | type | rating | Ienheid |
| Opslach temperatuer berik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Operating gefal temperatuer berik | TC | 25 | -40 ~ +70 | ℃ |
| Bias Voltage | VR | +5 | +4.75 ~ +5.25 | V |
| Optical Input Power | pin | 0 | +5 | dBm |
| Burn-out Optical Power | PB | - | + 13 | dBm |
| Lead soldering temperatuer | Tp | 280 (10s) | 330 (10s) | ℃ |
| Elektryske / optyske skaaimerken (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | Sym | Testbetingst | Parameter Wearden | Ienheid | |||
| Golflengte Berik | λ | - | 1000 ~ 1650 | nm | |||
| Frekwinsjeberik | - | - | L - Band | S - Band | CM | - | |
| Lytse sinjaal Bânbreedte | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Responsiviteit | Re | VR =+5V, Pin = 1 mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF Signal Gain | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplitude Flatness | A | TC = -40~+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Utfier VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Saturation Optical Power | Ps | VR = +5 V, λ = 1550 nm AC Modulated |
+5 | dBm | |||
| Saturation RF Output Power | Pút | - | 15 | dBm | |||
| Dark Strom | ID | - | ≤10 | nA | |||
| Utfierimpedânsje | RL | - | 50 | Ω | |||
● Typyske reaksje Curves

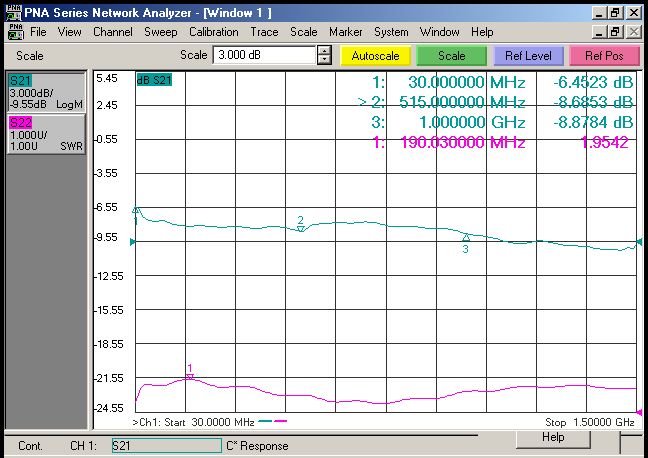

(Fig. 1 L-Band FCAMPD InGaAs Photodetector Frequency Response）
(Fig. 2 S- Band FCAMPD InGaAs Photodetector Frequency Response）
(Fig. 3 C- Band FCAMPD InGaAs Photodetector Frequency Response）

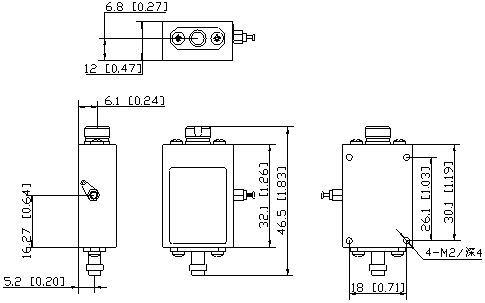

● Ofmjitting en pinnen (ienheid: mm[inch])
Optical Connector: FC (face-contacted) fiber-optic connector
RF Connector: SMA
● Bestelle ynformaasje
blêd 1:
| Koade | Analoge bânbreedte |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Oanpassing (≦ 5GHz) |
● Foarsoarchsmaatregels
Soargje derfoar dat it faset fan 'e glêstriedkoppel skjin is foardat jo it ferbine mei opto-circuit.
RF-ynterface en optyske ynterface moatte wurde bedekt mei stofkap as net yn gebrûk.
De geskikte ESD-beskerming is fereaske by opslach, ferfier en gebrûk.
Al ús standert fotodetektors kinne wurde oanpast yn modules！
Oanfraach
Radar Information Processing
Elektroanyske oarlochfiering
Antenne mjitting
Fiber Optic Communications
Feiligens en tafersjoch
