LK-DS-HES-S Radio Altimeter Simulator Standert koffer (oanpast)
- Breed simulearre hichteberik (0 oant 22000 boppe);
- Hege Directivity Underdrukking Ratio
- Hege simulearje hichtemeter krektens (≥1‰)
- Opsjonele simulearje konfiguraasje (stipe mear dan 210 konfiguraasjes)
- Manual switch en automatyske switch;
- Volume miniaturization, sterke elektromagnetyske komptabiliteit, hege wurk betrouberens;
- Meardere kontrôlemodus: UART, LAN, ensfh.
- Ferskate standert tests platfoarm ynterface lykas PXI, VXI, LXI.
produkt Omskriuwing
De LK-DS-HES-searje fan radiohoogtemetersimulators fertsjintwurdiget in spesjalisearre klasse fan fotoelektryske fertragingssystemen, sekuer makke om te foldwaan oan 'e yngewikkelde easken fan ûntwikkeling, kalibraasje en ûnderhâld fan radiohoogtemetersimulator. Dizze systemen wurde ûnderboud troch de ferfine technology fan fiber-optyske fertragingslinen, dy't optyske fezels brûke as it oerdrachtmedium en profitearje fan it ferskynsel fan ljochtfertraging om de romtlike fuortplanting fan RF-mikrogolfsinjalen sekuer te replikearjen. Dizze ynnovative oanpak soarget foar de emulaasje en krekte kwantifikaasje fan sinjaaltransmission op ferskate hichten.
Yn tsjinstelling ta de tradisjonele Surface Acoustic Wave (SAW) fertragingslinesystemen, toant de LK-DS-HES-searje in suite fan ferbettere mooglikheden:
Brede frekwinsjebânbreedte;Superior rjochtingûnderdrukking;Avansearre Triple Transit Signal Management:;Utwreide tsjinstlibben sûnder herkalibraasje;Optimalisearre wurkbetrouberens;
Dizze avansearre funksjes positionearje de LK-DS-HES-searje as in foaroansteande kar foar applikaasjes foar radiohoogtemetersimulator, en oertreffe de prestaasjes en betrouberens fan konvinsjonele SAW-fertragingslinesystemen.
Technische Daten
elektryske / optyske skaaimerken
| parameter | Parameterwearden | Ienheid | remark | ||
| min | Typysk | max | |||
| Frekwinsjeberik | 4 | - | 4.6 | GHz | |
| Amplitude antwurd | - | ± 1.5 | ± 2 | dB | |
| Simulearje hichte | 1 | - | 22000 | m | Fergrutte |
| Simulearje de krektens fan hichte | 0.5% | 1% | - | - | |
| Maksimale ynfierkraft | - | 2 | oanpast | W | Trochrinnende welle |
| - | 100 | oanpast | W | Pulse weach | |
| Ynfier VSWR | - | 1.3 | 1.5 | - | |
| Utfier VSWR | - | 1.3 | 1.5 | - | |
| Impedanz | - | 50 | - | Ω | |
| Simulearje it ferstelbere berik fan attenuaasje | - | 80 | oanpast | dB | |
| rjochte ûnderdrukking ratio | 60 | 80 | - | dBc | |
| triple transit sinjalen | Nee | ||||
| Operating Temperatur Range | -40 | - | + 70 | ℃ | Oanpast mei kwaliteitsklasse |
| Storage Temperatur Rang | -55 | - | + 85 | ℃ | |
| Simulearje hichte vs temperatuer | - | - | 7 | ppm/℃ | |
| Simulearje krektens tsjin temperatuer | - | 3 | 6 | %/℃ | Kin wurde kompensearre |

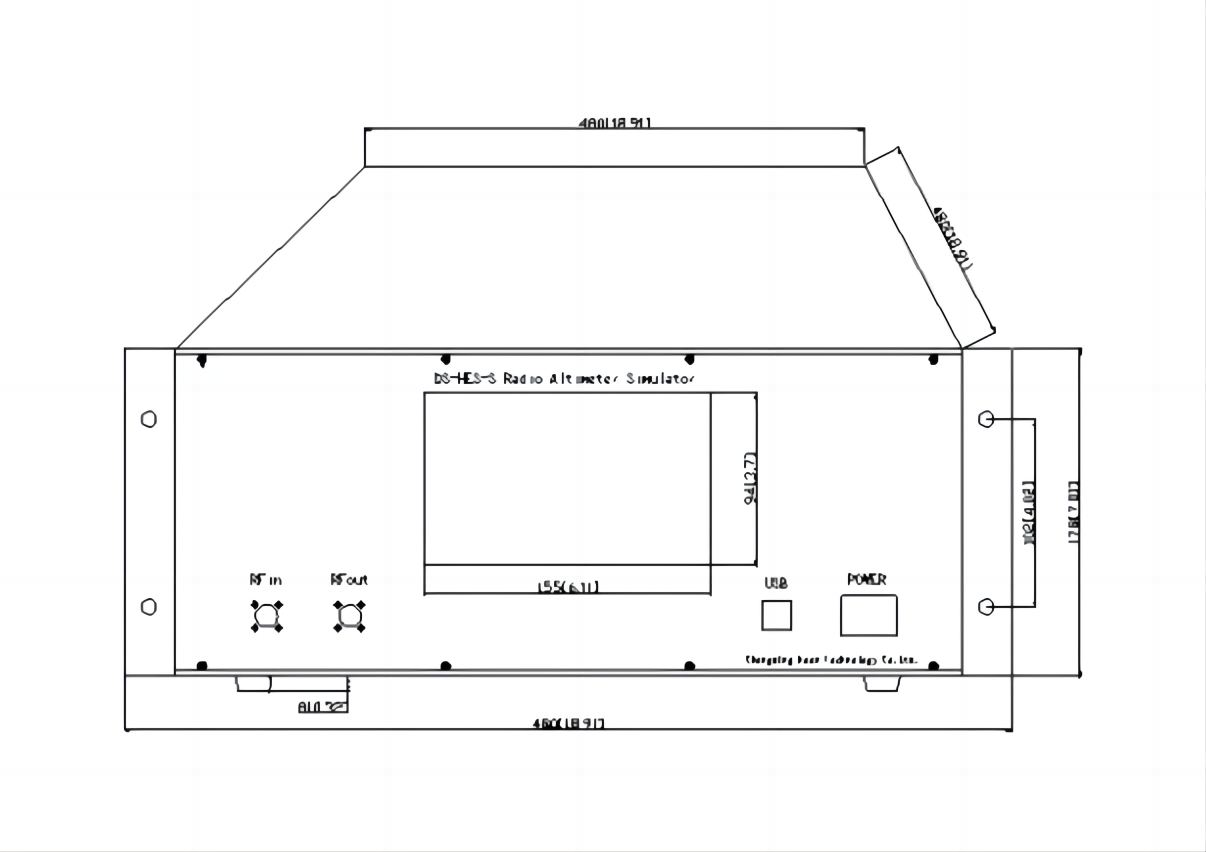

De pakketten en de pinnen (Ienheid: mm[inch])
RF-ferbining: SMA-K (oanpast)
DC Connector: DE-9PS (oanpast)
Oanfraach
Plak: Radiohoogtemeter foar radar, AEW, satellyt, helikopter en ensfh
Meitsje de krektens fan hichtemeter
Meitsje de secsititeit fan ûndersyk en folgjen
Mjitting fan oare parameters
