LK-NY20E K-Band optyske stjoerder
- Ultrabreedbân (better dan 25GHz)
- DWDM
- Heech-dynamysk berik
- Hege útfier macht
- Low Relative Intensity Noise (RIN)
- Meardere wurkmodi beskikber
- Operating case temperatuer: (-40 ℃ ~ 70 ℃)
- Output Optical Power Oant 10mW
produkt Omskriuwing
LK-NY20E K-Band Optical Transmitter is in ferfine optysk kommunikaasje apparaat dat yntegreart hege macht laser ljocht boarne, ultra-wideband Lithium Niobate (LiNbO3) yntinsiteit modulator, spanning stabilisaasje konverzje circuit, driuwende circuit, en tafersjoch en yndikaasje circuit.
Dizze stjoerder is ûntworpen om modulearre optyske sinjalen út te jaan op golflingten dy't oerienkomme mei de International Telecommunication Union (ITU) standert foar dichte golflingte divyzje multiplexing (DWDM). It hat in modulaasjebânbreedte fan mear as 25GHz, wêrtroch gegevensferfier mei hege snelheid mooglik is. It apparaat is yn steat om in útfier optyske krêft fan maksimaal 10mW te leverjen, mei poerbêste stabiliteit yn 'e útfier ljochtwellelingte.
LK-NY20E-searje wurket op ien positive spanningsspanning, en soarget foar stabile prestaasjes oer in spanningsberik fan +12V oant +36V. Fierder omfettet de stjoerder in yndikaasjefunksje dy't de normale wurking fan sawol de stroomfoarsjenning as de optyske krêftútfier befêstiget, en leveret in betroubere statusyndikaasje foar systeemmonitoring en ûnderhâld.
Technische Daten
Absolute maksimale beoardielingen
| parameter | symboal | Min. | Typ. | Max. | Ienheid |
| Storage temperatuer | TSTG | -55 | + 25 | + 85 | ℃ |
| operation temperatuer | TC | -40 | + 25 | + 70 | ℃ |
| RF input macht1 | Pin | - | + 15 | + 25 | dBm |
| foltaazje | Vin | + 12 | + 12 | + 36 | V |
(1) Continuous wave (CW) wurkmodus.
Optyske en elektryske spesifikaasje (TC = 22±3 ℃)
| parameter | symboal | Min. | Typ. | Max. | Ienheid | Noat |
| golflingte | λ | 1527.99 | - | 1563.05 | nm | ITU Standert |
| Frekwinsje (3dB) | f3dB | 2 | - | 25 | GHz | - |
| Ljocht útfier macht | P | 10 | - | - | mW | - |
| Relatyf yntinsiteitslûd | ryn | - | - | -155 | dBc/Hz | - |
| Weromferlies (VSWR) | VSWR | - | - | 2.5 | - | - |
| Ynfier 1 dB kompresje | - | + 17 | - | - | dBm | - |
Stromforsyning (TC = 22±3℃)
| parameter | Min. | Typ. | Max. | Ienheid |
| foltaazje | + 12 | + 12 | + 36 | V |
| Aktuele(2) | 0.4 | 0.7 | 1.2 | A |
(2) Testkondysje: Vin = +12V.
● Typyske Response Curve

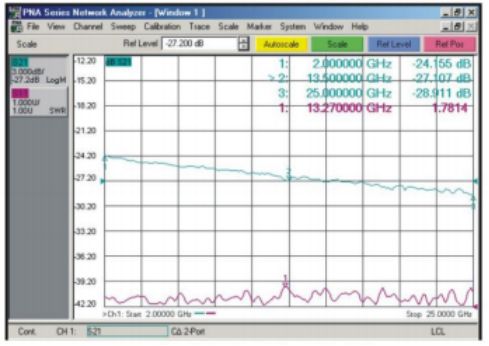

figuer 1 LK-NY20E K-Band Transmitter Typyske antwurd Curve
● Dimension Unit: mm[inch]

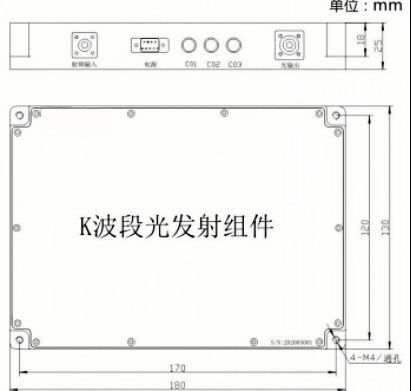

figuer 2 LK-NY20E Sender Dimension
RF Connector: SMA
Power Connector: J30J-9-ZKP
● Pin Of Power Supply
| parameter | Beskriuwing | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| foltaazje | Vin | NC | GND | NC | |||||
● Order ynformaasje
blêd 1:
| symboal | Beskriuwing |
| 20E | K-band Eksterne modulaasje stjoerder |
blêd 2:
| Koade | Frekwinsje (THz) | Golflengte (nm) | Koade | Frekwinsje (THz) | Golflengte (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
blêd 3:
| symboal | Beskriuwing |
| PM1 | Panda Fiber |
| PM2 | Elliptyske fiber |
blêd 4:
| symboal | Beskriuwing |
| CM | Oanpassing fan brûkers |
| A | FC/APC |
Oanfraach
Antenne & Radar
Satcom
Elektroanysk tsjinmaatregelssysteem
Analoge RF keppelings oerdracht / fertraging
Breedbân Wireless kommunikaasje
Mobile kommunikaasje basisstasjon
DWDM systeem
Ferspraat radar systemen
