LK-NYC04D DML DFB-stjoerder
- DML DFB Laser Technology
- Heech-dynamysk berik
- Bandwide better as 4GHz
- CWDM Wavelength Kompatibilität
- Low power consumption
- leech kosten
produkt Omskriuwing
LK-NYC04D DML-stjoerder bestiet primêr út DML DFB-laser, automatyske optyske krêftkontrôlesirkwy, spanningsstabilisearjende konverzjekring, en tafersjoch-yndikaasjekring. Dizze stjoerder hat DML-lasergolflingten dy't oerienkomme mei de CWDM-standert, spesifyk op 1270nm, 1290nm, 1310nm, 1330nm, 1350nm, en 1370nm.
It biedt in modulaasjebânbreedte dy't 4GHz grutter is en kin in útfierkrêft leverje fan 2mW. De module wurket op ien positive voeding en is ûntwurpen om te funksjonearjen betrouber binnen in spanning berik fan +7V oant +36V. Derneist is de module foarsjoen fan in yndikator dy't de normaliteit fan sawol de stroomfoarsjenning as de optyske krêftútfier befêstiget, wat it gemak fan tafersjoch en ûnderhâld makket.
Technische Daten
Absolute maksimale beoardielingen
| parameter | symboal | Min. | Typ. | Max. | Ienheid |
| Storage temperatuer | TSTG | -40 | + 25 | + 70 | ℃ |
| operation temperatuer | TC | -20 | + 25 | + 55 | ℃ |
| RF input macht1 | Pin | - | 0 |
+ 17 | dBm |
| foltaazje | Vin | +7 | + 12 | + 36 | V |
Optyske en elektryske spesifikaasje (TC = 25 ℃)
| parameter | model | symboal | Min. | Typ. | Max. | Ienheid | remark |
| golflingte | UC | λ | 1270 | 1310 | 1370 | nm | ITU Standert |
| LC | - | CWDM | - | ||||
| Frekwinsje (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Optyske útfiermacht | - | P | - | 1 | - | mW | - |
| Relatyf yntinsiteitslûd | UC | ryn | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Ynfier 1 dB kompresje | - | - | - | + 10 | - | dBm | - |
Stromforsyning (TC = 22±3℃)
| parameter | Min. | Typ. | Max. | Ienheid |
| foltaazje | +7 | + 12 | + 36 | V |
| Aktuele(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Testkondysje: Vin = +12V.
● Typyske gegevens

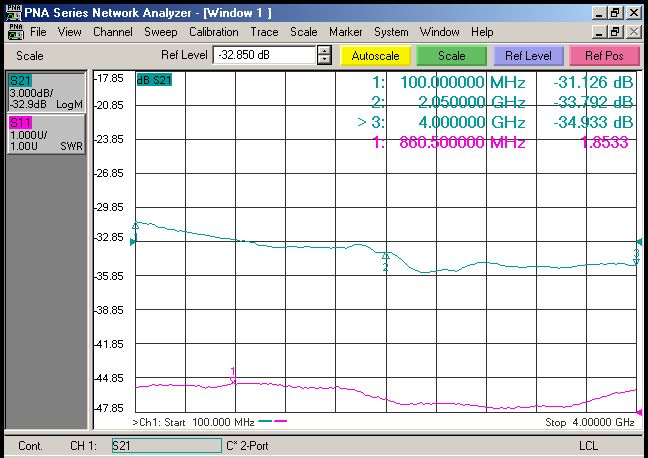

Fig. 1 LK-NYC04D-CL DML DBF Laser Typyske Frekwinsje Curve
Fig. 2 LK-NYC04D-UC DML DBF Laser Typyske Frekwinsje Curve
● Typyske spektrale kromme
figuer 3 LK-NYC04D DML DBF Laser Typysk spektrum Curve
● Dimension Unit: mm[inch]

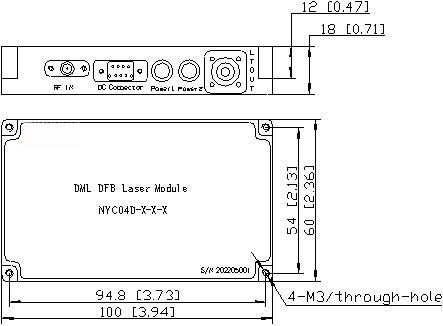

figuer 4 LK-NYC04D DML DBF Sender Dimension
RF Connector: SMA
Power Connector: J30J-9-ZKP
● Order ynformaasje
blêd 1:
| model | Typyske golflingte |
| UL | 1310nm |
| CL | CWDM (opsjonele golflingte) |
Blêd 2:
| model | Krêft |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
blêd 3:
| model | ferbiner | remark |
| N | Nee | Flange |
| A | FC / APC | Standert 9/125μm SM Fiber |
| P | FC / PC | Standert 9/125μm SM Fiber |
Oanfraach
Antenne Remoting
Cellular en PCS netwurken
Analoge RF-keppelings oerdracht
Tracking, telemetry en kontrôle
Breedbân draadloze kommunikaasje
