LK-D-SS-18-T Series Optical Delay Line & Optical Simulator
- Bânbreedte oant 18GHz
- Heech dynamysk berik
- Wide temperatuer applikaasje
- Low amplitude antwurd
- Oanpaste tiidfertragingen
produkt Omskriuwing
De LK-D-SS-18-T-serie optyske fertragingsline en optyske simulator brûke fan 'e nijste technology fan Microwave-Photonics, biede ongeëvenaarde prestaasjes yn in spektrum fan tapassingen, ynklusyf radartesten, sinjaalferwurking, fasede array-antenne-operaasjes, antennesimulaasje, en faze-lûdanalyse. Dit avansearre systeem is ûntworpen om naadloos te operearjen oer de heule S / C / X / Ku-frekwinsjebanden, karakterisearre troch minimaal ynfoegjeferlies, in wiidweidich dynamysk berik, robúste elektromagnetyske isolemint, en de mooglikheid om ûnmerkbere triple transitsignalen te behanneljen.
Technische Daten
Elektryske / optyske skaaimerken
| parameter | Parameter Wearden | Ienheid | remark | ||
| min | Typysk | max | |||
| Frekwinsjeberik | 2 | - | 18 | GHz | |
| Amplitude Flatness | - | ± 2 | ± 2.5 | dB | |
| Fertraging | 0.01 | - | 150 | us | oanpast |
| Delay Accuracy | -5‰ | - | +5‰ | - | |
| ynstekken Loss | 0 | 20 | 30 | dB | oanpast |
| Ynfier VSWR | - | 1.8 | 2.2 | - | |
| Utfier VSWR | - | 1.8 | 2.2 | - | |
| Impedanz | - | 50 | - | Ω | |
| Ynfier 1 dB kompresje | - | + 13 | + 17 | dBm | |
| Spurious sinjaal ôfwizing Ratio | 60 | - | - | dBc | |
| Noise figuer | - | 50 | 60 | dB | 5 wy,25 ℃ |
| Operearje temperatuer | -55 | - | + 85 | ℃ | Sjoch Order ynformaasje |
| Storage Temperatur | -55 | - | + 85 | ℃ | |
| Relative fertraging tsjin temperatuer | - | - | 7 | ppm/℃ | |
| Insertion Loss tsjin temperatuer | - | 2 | 4 | %/℃ | |
Connector Beskriuwing & Power Supply
| pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| foltaazje | NC | GND | + 12V | NC |
| Aktuele wurdearring | - | - | 0.3 | - |
| Maksimum hjoeddeistige | 1 |

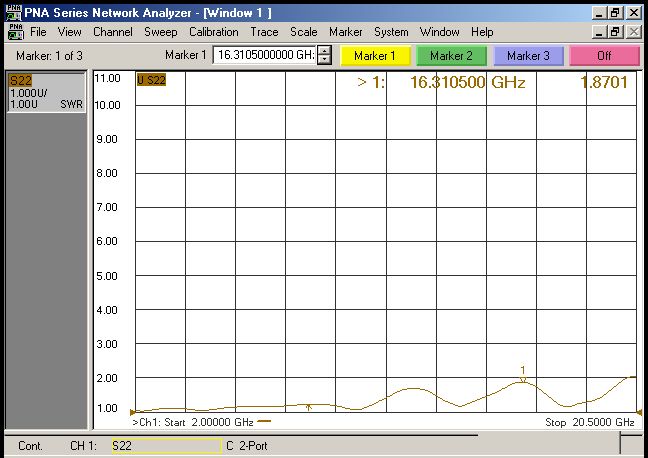

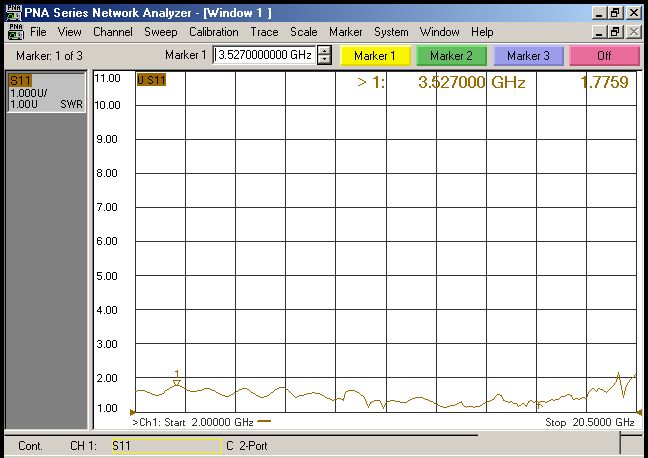

Typyske reaksjekurven (25 ℃)

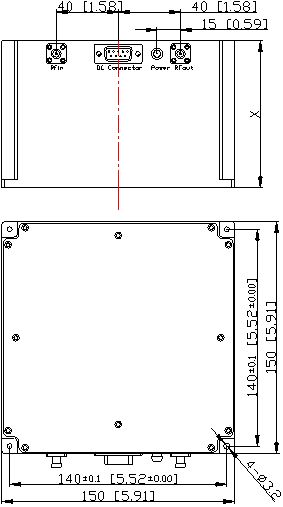

Ofmjitting en pins (Ienheid: mm[ynklh])
RF-ferbining: SMA-K (oanpast)
DC Connector: DE-9PS (oanpast)
| Produkttype | LK-D-SS-18-TG | remark | |||||
| Tiid fertraging (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standert |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkttype | LK-D-SS-18-TP | remark | |||||
| Tiidfertraging (us) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakt |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
bestelle Ynformaasje
| Produkttype | Packages | Kwaliteit Levels | Operearje temperatuer | Storage Temperatur |
| LK-D-SS-18-TGI | Standert | Yndustry-grade | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Medium-graad | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Spesjale klasse | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompakt | Yndustry-grade | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Medium-graad | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Spesjale klasse | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Oanfraach
Radar testen / kalibraasje
Signalbehear
Elektroanyske oarloch
Fase antenne array
Antenne simulaasje
